斗式提升機鏈條、料斗、鏈輪的拆除與安裝方法詳解
1、 準備工作
斗式提升機大修前應提前準備好工器具、備品和備件：斗式提升機鏈條、斗式提升機料斗、斗式提升機鏈輪。如果有上鏈輪、下鏈輪，把軸和斗式提升機鏈輪提前組裝起來，從配電室向工作現場接一個臨時控制器，用于電動提升機。
2、 斗式提升機料斗的拆除及回裝
拆除斗式提升機料斗最好從提升機剛出地面一人高的兩個便捷人孔門和一個端蓋人孔門處進行。這三個人孔門應在同一高度，如果沒有，建議加裝。由兩個工作人員各持氣割站在兩個便捷人孔門處，使用氣割吹掉料斗螺栓鏈板連接部分，盡量把露在斗式提升機料斗外的螺桿及螺帽都吹掉。另一個工作人員從端蓋人孔門處取出料斗。料斗取出后使用現場臨時控制手柄點動提升機操作下一個料斗。在前80個料斗拆除時最好是隔一個拆一個，這樣做可以防止提升機一側料斗過多，對電動機和減速器造成不必要的損害。用氣割拆料斗時盡量不要傷鏈板，對此我們有一個小竅門，用氣割加熱螺帽邊沿直至發紅后，迅速調節混合氣閥門，使得火焰出現較長藍焰后，打開高壓風閥門,來回晃動氣割。
采用上述方法平均3分鐘取出一個斗式提升機料斗，162個料斗一天可以拆完。而原來采用傳統的割螺母或毀壞斗式提升機料斗的方法最少要兩天時間。
回裝料斗時選擇的位置及順序與拆時相同（裝料斗時最好也是隔一個裝一個，一圈以后在裝另一半），由一個人托起料斗，兩個人裝螺栓，螺栓只用手擰緊即可。回轉完所有的斗式提升機料斗后，工作人員在提升機頂部，一人緊螺栓（緊螺栓可以使用電扳手），一人對緊好的螺栓進行焊接。一般情況下平均2分鐘能裝一個，162個料斗螺栓的緊固和焊接半天能完成。

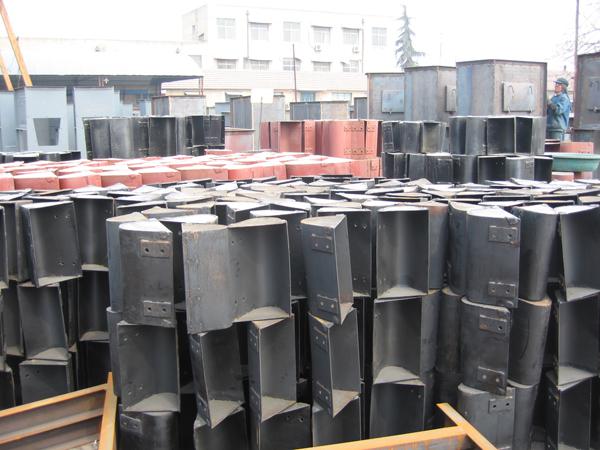

上圖：斗式提升機料斗 → 斗式提升機料斗卸料參數如何計算
3、 更換斗式提升機鏈條
拆完斗式提升機料斗后，拆卸提升機底部從動軸的軸承座、軸承及各端蓋。用手拉葫蘆吊起從動軸使之與大鏈條分離，用氣割斷開兩根斗式提升機鏈條，并把從動輪從提升機箱體取出。當兩根斗式提升機鏈條都斷開后就會有四個鏈條頭，把提升機運轉時向上運動的兩個鏈條頭從端蓋人孔門處伸出提升機，并在這兩個接頭處接上新的斗式提升機鏈條，將斗式提升機鏈條送入提升機箱體內，新鏈條另一端一直留在箱體外，箱體中送入的斗式提升機鏈條達到一定量后點動提升機（注意不要過量）。把向下運動的兩跟鏈條從兩個便捷人孔門伸出提升機箱體，斗式提升機鏈條伸出箱體的多少應為剛出人孔門為宜，如果較長應將其去掉，以便點動提升機時有足夠的空間放置從提升機內退出的斗式提升機鏈條。這樣用新鏈條置換舊鏈條的方法更換鏈條，在此要特別注意，更換時兩根鏈條要同時工作，正常情況下半天即可完成大斗式提升機鏈條的更換工作。
上圖：NE斗式提升機鏈條
4、更換主動鏈輪、從動鏈輪
拆除提升機上蓋、主動軸軸承座端蓋及上蓋和傳動鏈條。斷開兩根大鏈條并用手拉葫蘆、鋼絲繩和吊裝帶固定好。使用吊車吊下斗式提升機鏈輪，拆下主動鏈輪上的零部件，如軸承座端蓋、傳動鏈輪和逆止器，將這些零部件回裝至新的主動軸上，使用吊車吊起放回至提升機回裝并連接大鏈條與傳動鏈條。最后回裝下從動輪連接底部大鏈條、回裝底部箱體端蓋軸承座等部件。主動、從動鏈輪的更換正常情況下需要半天時間。

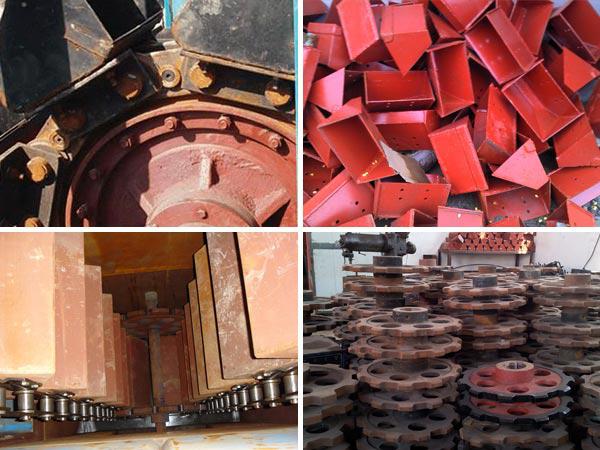

上圖：斗式提升機鏈輪
5、注意事項
在提升機整個大修過程中要保證提升機逆止器處有專人監管，嚴禁提升機翻轉。 |
